Тестирование устройства видеозахвата USB Capture HDMI Gen 2

Среда тестирования:

• CPU: Intel Xeon E5-1620 v3
• RAM: 8GB RAM
• OS: windows 10 64-bit

Методика тестирования:

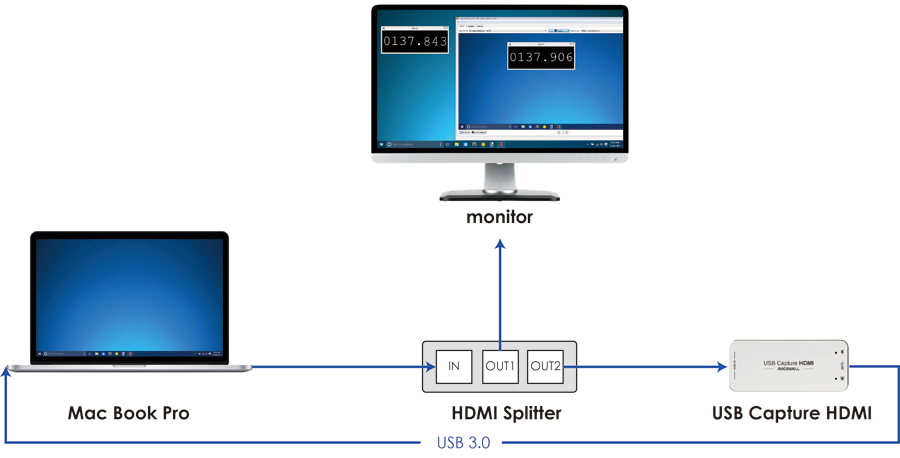

Источником видео является MacBook. Он выводит видео через HDMI на разветвитель, где порт «Output 1» подключен к монитору, а порт «Output 2» – к порту Magewell USB Capture HDMI Gen 2. Ключевой элемент захватывает видео и отправляет его на MacBook через порт USB 3.0. Используется программное обеспечение для захвата – Capture Express V2.1 от Magewell. Приложение секундомера, разработанное Magewell, также работает на MacBook. Наименьшей единицей измерения секундомера является 0,001 секунды (1 мc). Исходное видео и видео, захваченное через USB Capture HDMI, отображаются на мониторе, как показано на рисунке ниже. Тестирование проводится 6 раз для получения более точных результатов.

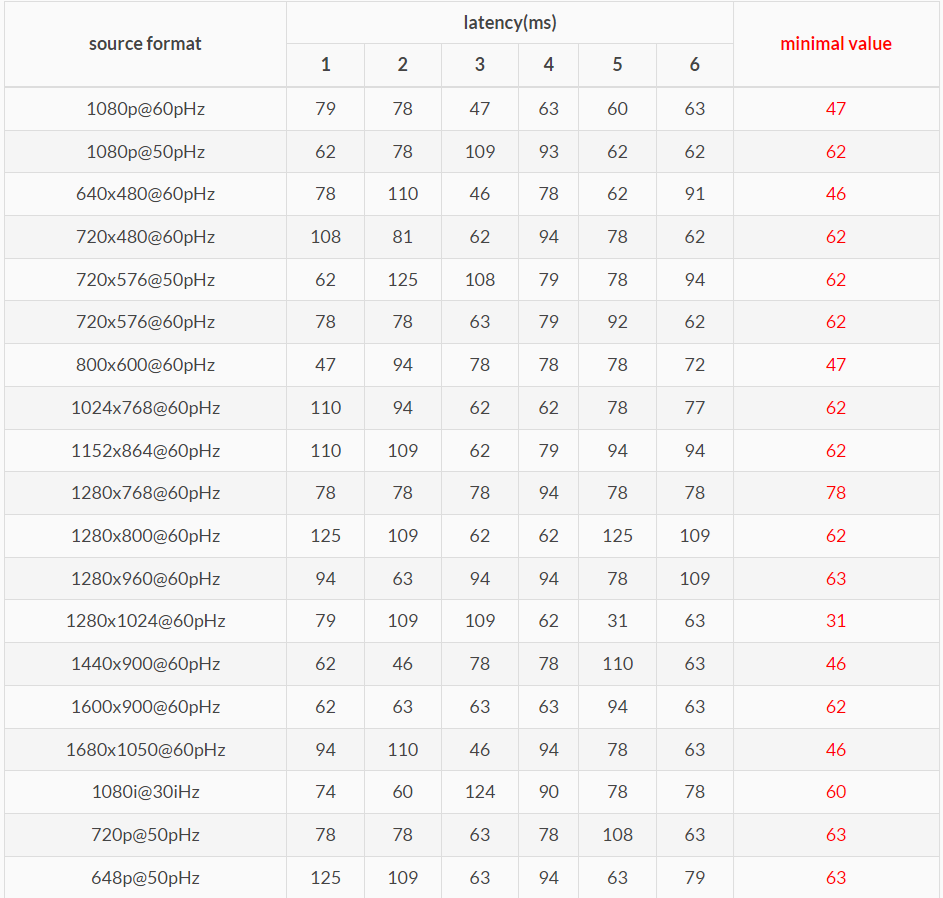

Результат:

Вывод

Обратите внимание на минимальную задержку. С учетом ошибок фактическая задержка при захвате должна быть меньше минимальной задержки.
