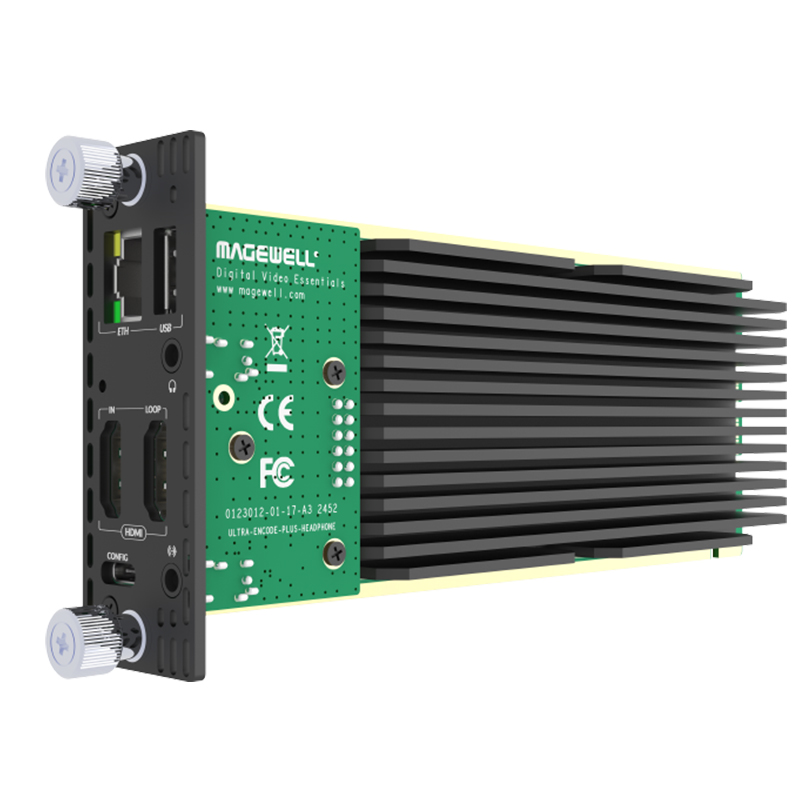

Magewell Ultra Encode HDMI Plus Module
Описание

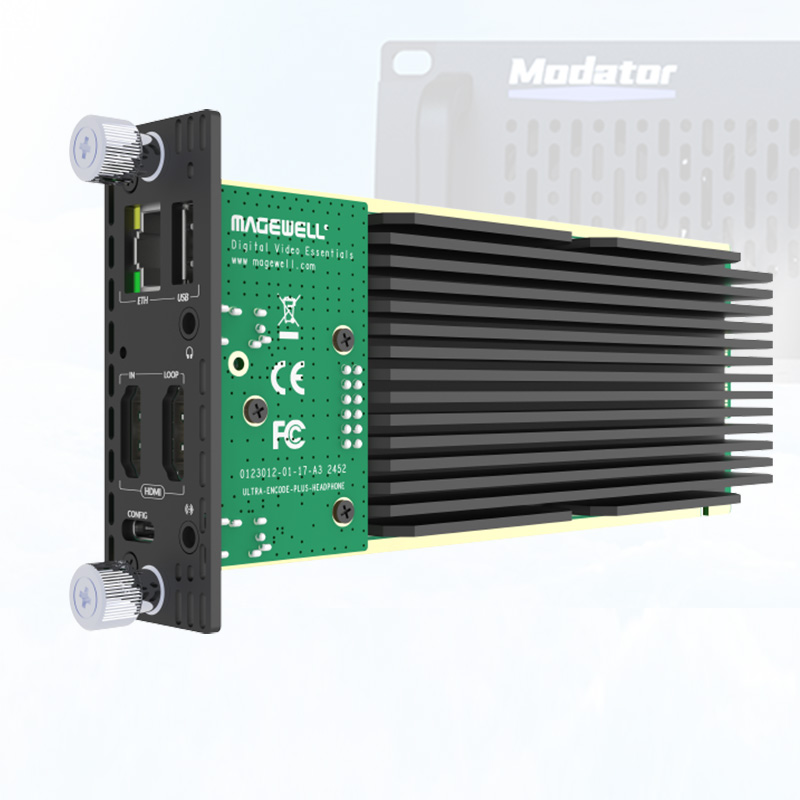

Magewell Ultra Encode HDMI Plus Module - профессиональный 4K‑энкодер в модульном форм‑факторе для шасси Modator 2U, рассчитанный на постоянную работу в стойках. Он принимает HDMI 1.4a/DVI‑D сигнал до 4096×2160/3840×2160 30 fps 4:4:4/4:2:2 или до 4K60 4:2:0, а также передает его на сквозной HDMI‑выход для локального мониторинга.
Видеосигнал кодируется в H.264 или H.265 (HEVC) с двумя независимыми профилями - основной и суб‑поток - вплоть до 4096×2160p30, при этом битрейт может достигать 62 Мбит/с для NDI HX3 и 32 Мбит/с для остальных протоколов. Модуль поддерживает широкий набор выходных разрешений, от SD до 4K, с частотами до 60 fps, а также масштабирование, кадрирование, разворот и конверсию аспект‑соотношений.
Аудиочасть обрабатывает до 8 каналов HDMI‑embedded аудио и 2‑канальный вход LINE IN 24‑бит/192 кГц, формируя до восьми AAC‑потоков (1×8‑канальный и 7×2‑канальных) с настраиваемым битрейтом.
Ultra Encode HDMI Plus Module поддерживает RTMP/RTMPS, RTSP, SRT Caller/Listener, HLS (push), TS over UDP/RTP, NDI HX2/HX3, TVU ISSP, Zixi, а также нативную работу с Twitch, YouTube. Возможно до шести одновременных стриминговых сессий, включая одну NDI HX3, несколько NDI HX2 или комбинации RTSP/SRT/HLS.
Запись осуществляется на внутреннюю память 128 ГБ, USB‑флешки и сетевые хранилища NFS/CIFS в форматах MP4, MOV или TS, с поддержкой циклической записи, расписаний, разбиения файлов и авто‑загрузки на FTP, Google Drive и Dropbox.

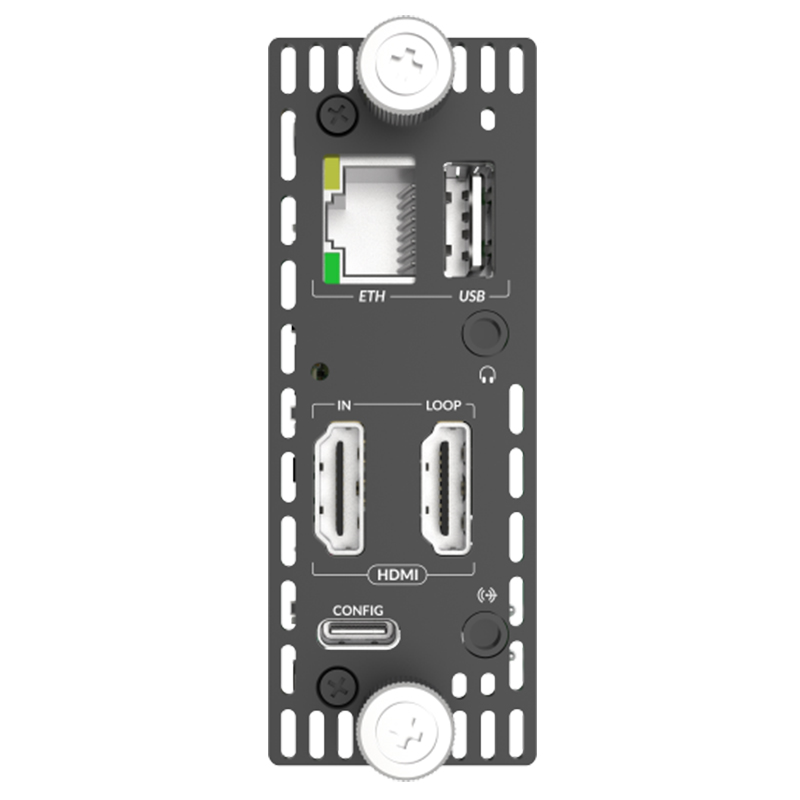

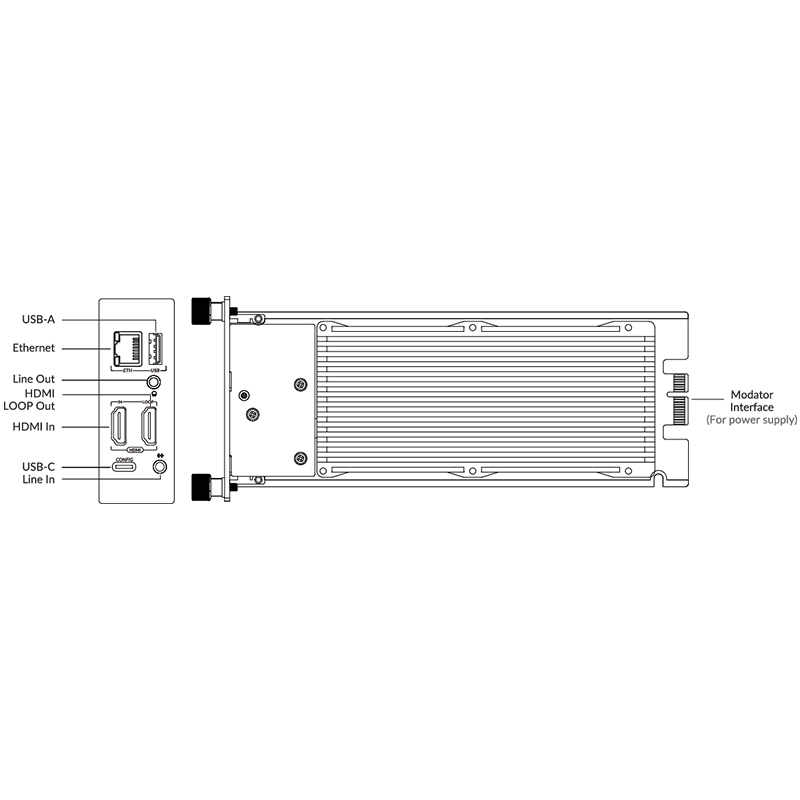

Управление всеми параметрами (источники, кодек, стримы, запись, оверлеи) выполняется через веб‑интерфейс, доступный с ПК и смартфонов, а также через HTTP‑API и Magewell Control Hub для централизованной оркестрации. Модуль получает питание от шасси Modator и поддерживает PoE через общую сетевую инфраструктуру, а индикаторы на фронте показывают статус питания, входа, сети и стриминга.
Характеристики
- Вход HDMI до 4K30 — поддержка 4096×2160/3840×2160@30fps 4:4:4/4:2:2, HDMI 1.4a/DVI-D, глубина цвета до 12 бит
- Кодирование H.264/H.265 + NDI HX3 — двойной поток (основной + субпоток), битрейт до 62 Мбит/с (NDI HX3)
- Стриминг на 6 платформ одновременно — Twitch, YouTube, WOWZA (RTMP/SRT с шифрованием AES), HLS, TVU ISSP
- Профессиональное аудио — 8-канальное embedded HDMI (24-бит/192 кГц), кодирование до 8 аудиопотоков с гибким сопоставлением каналов

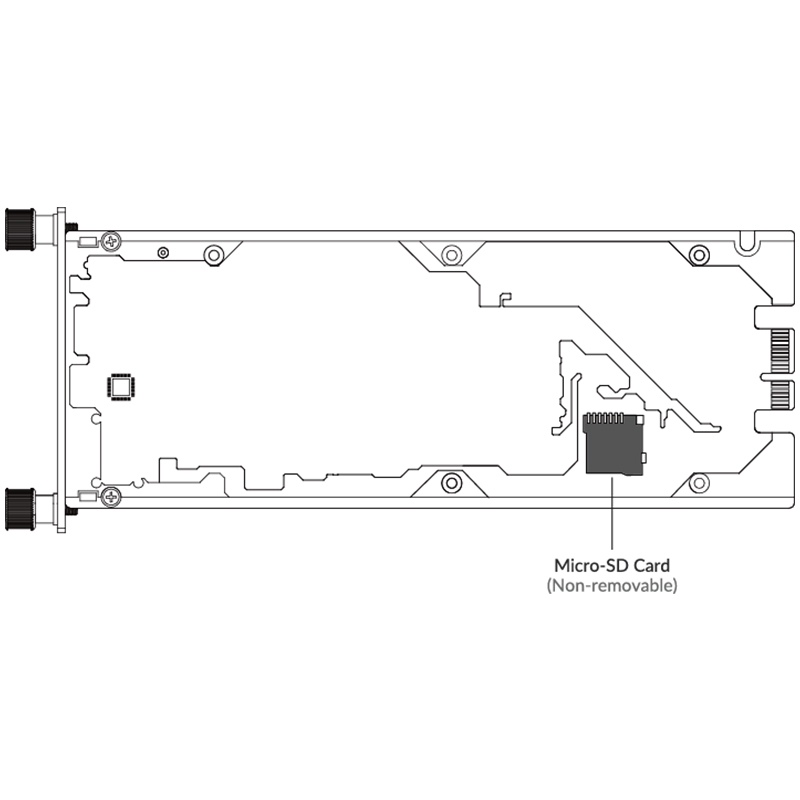

- Гибкая запись — Micro-SD 128 ГБ (в комплекте), USB, NAS (NFS/CIFS); форматы MP4/MOV/TS, циклическая запись, авто-загрузка в облако
- Удалённое управление — веб-интерфейс, интеграция с Magewell Control Hub, HTTP API, наложение до 8 оверлеев (текст/изображение/часы)
