Штиль SR1106L
Описание
ИБП «Штиль» SR1106L предназначен для бесперебойного питания однофазной нагрузки мощностью до 6 кВА / 5,4 кВт в серверных, ЦОД, телеком‑узлах и других критически важных объектах. Топология on‑line с двойным преобразованием обеспечивает гальваническую развязку и формирование идеальной синусоидальной формы напряжения на выходе с точностью стабилизации около ±2%. Устройство стабильно работает в широком диапазоне входного напряжения 90–295/310 В, что снижает количество переходов на батареи и увеличивает ресурс АКБ, а также позволяет использовать ИБП совместно с дизель‑генераторными установками.
Выходной коэффициент мощности 0,9 и КПД до 95% в режиме on‑line делают SR1106L энергоэффективным решением для современной инфраструктуры. Модель выполнена в стоечном корпусе высотой 3U для монтажа в стандартную 19" стойку или телеком‑шкаф, на задней панели расположены клеммы и несколько розеток IEC C13/Schuko для подключения нагрузки.
Встроенное зарядное устройство с регулируемым током позволяет подключать внешние свинцово‑кислотные батареи 192 В и подбирать необходимое время автономной работы, вплоть до нескольких десятков минут или часов в зависимости от ёмкости.

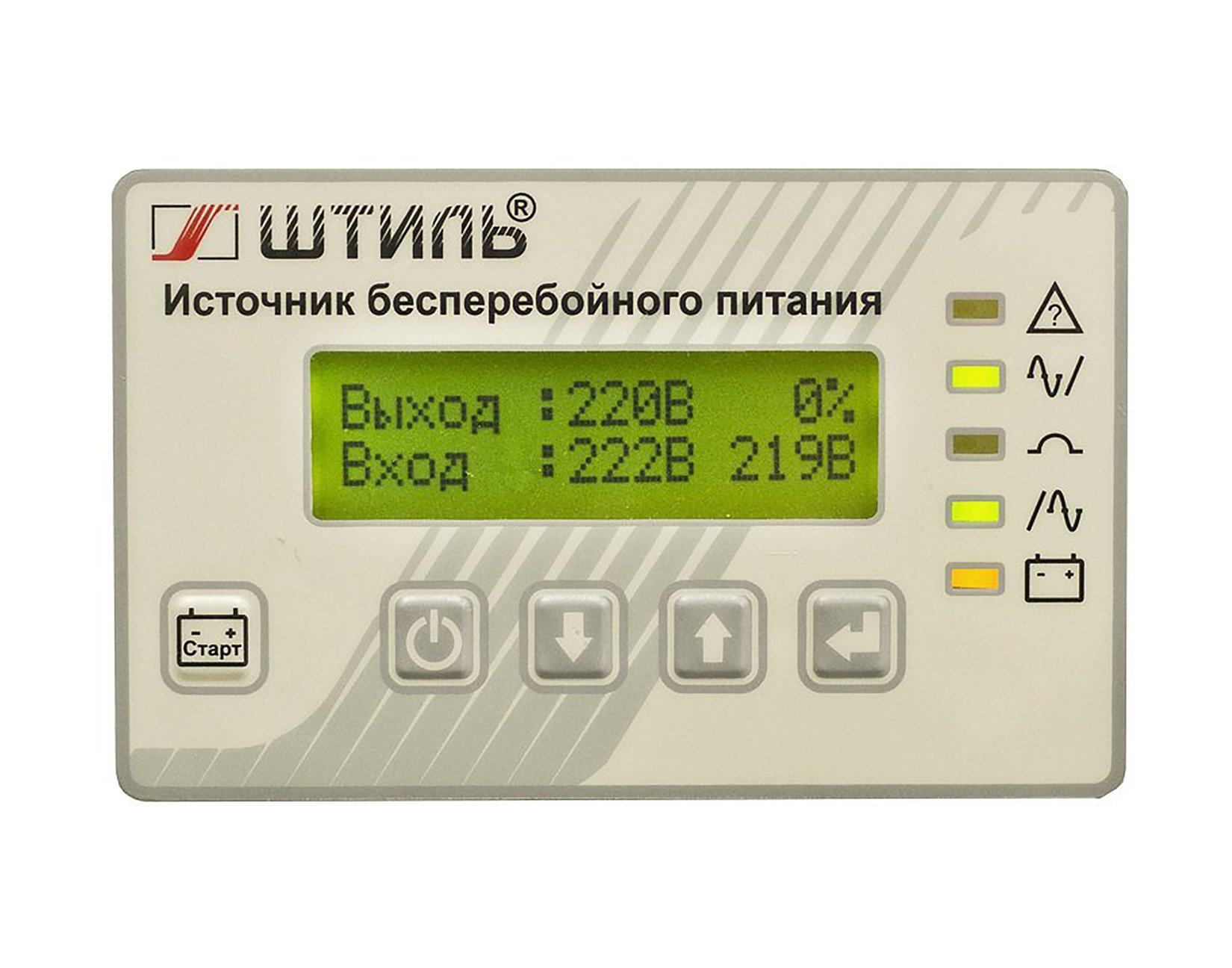

Панель управления с ЖК‑дисплеем и светодиодной индикацией отображает входное и выходное напряжение, загрузку, параметры батарей и аварийные сообщения, а также позволяет запускать тесты АКБ. Электронная защита контролирует перегрузку, короткое замыкание, перегрев, импульсные перенапряжения и «глубокий» разряд батарей, при необходимости автоматически переводя нагрузку на байпас или сеть.
Для мониторинга предусмотрены слоты под интерфейсные платы RS‑232, RS‑485 (Modbus), USB, Ethernet (SNMP/Web/NTP/Modbus TCP) и «сухие» контакты, что упрощает интеграцию в системы диспетчеризации и BMS. ИБП рассчитан на длительную эксплуатацию, имеет степень защиты IP20, срок службы не менее 10 лет и гарантию 24 месяца от производителя.
Характеристики
- Производитель: Штиль
- Модель: SR1106L
- Тип устройства: источник бесперебойного питания (on-line, двойное преобразование)
- Назначение: питание серверов, ЦОД, телеком‑оборудования, систем безопасности, промышленной и медицинской техники
- Полная мощность: 6 кВА
- Активная мощность: 5,4 кВт
- Число фаз (вход/выход): 1 / 1
- Форм‑фактор: 19" стойка, 3U
- Топология: on-line (с двойным преобразованием)
- Режимы работы: on-line, автономный, байпас, ECO
- Входное напряжение, номинальное: 220 В AC
- Рабочий диапазон входного напряжения: примерно 175–295 В (в зависимости от нагрузки)
- Предельный диапазон входного напряжения: 90–295/310 В
- Диапазон частоты входа: 43–57 Гц
- Выходное напряжение, номинальное: 220 В AC
- Диапазон настройки выходного напряжения: 220–240 В
- Точность стабилизации выходного напряжения: ±2%
- Форма выходного напряжения: чистая синусоида
- Выходной коэффициент мощности: 0,9
- Максимальный выходной ток: 27 А
- КПД в режиме on-line: до 95%
- КПД в режиме ECO / байпас: до 99%
- Коэффициент нелинейных искажений выходного напряжения: <2% (линейная нагрузка)
- Наличие встроенных батарей: нет
- Тип АКБ: герметичные свинцово‑кислотные, внешние
- Номинальное напряжение батарей: 192 В
- Встроенное зарядное устройство: ток 1–4 А (регулируемый, шаг 0,5 А)
- Функции по работе с АКБ: защита от глубокого разряда, тесты батарей, термокомпенсация заряда
- Холодный старт: да (запуск от батарей при отсутствии сети)
- Встроенный электронный байпас: да
- Интерфейсы (через опционные платы): RS‑232, RS‑485 (Modbus), USB, mini‑USB, Ethernet (Web/SNMP/NTP/Modbus TCP), «сухие» контакты
- Индикация и управление: ЖК‑дисплей, светодиодные индикаторы, функциональные клавиши, звуковая сигнализация

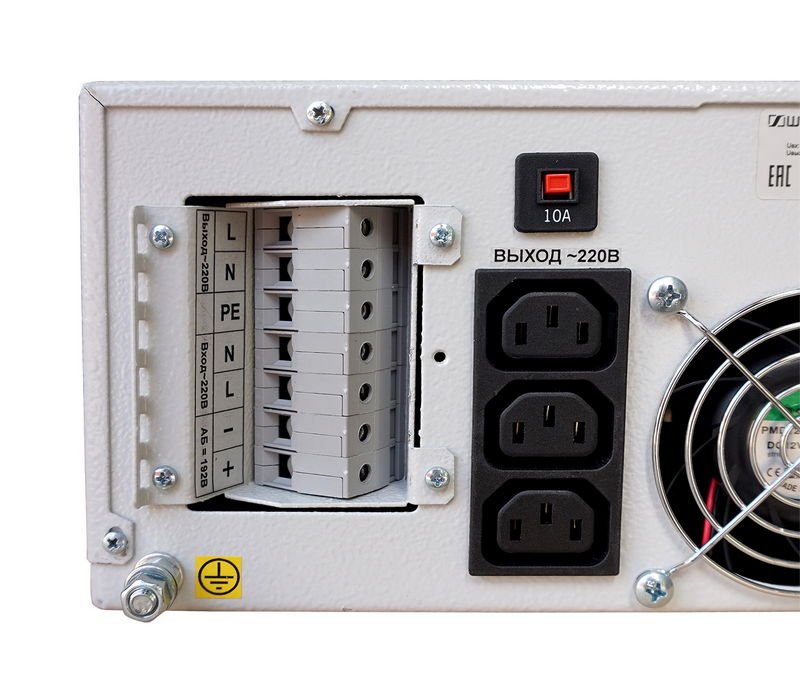

- Подключение к сети: клеммная колодка (L, N, PE)
- Выходные разъёмы: 3 x IEC‑320‑C13 и клеммы
- Охлаждение: принудительное, вентиляторы с регулируемой скоростью
- Степень защиты корпуса: IP20
- Диапазон рабочей температуры: от +5 до +40 °C
- Относительная влажность: до 80% без конденсата
- Габариты (В×Ш×Г): около 133 × 483 × 530 мм
- Масса: ~16–16,4 кг
- Срок службы: не менее 10 лет
- Гарантия производителя: 24 месяца
